A frac rozdělovač je vysokotlaký systém distribuce kapaliny používaný při operacích hydraulického štěpení (frakování) k řízení, řízení a distribuci tlakové štěpící kapaliny z více čerpacích vozů do jednoho nebo více ústí vrtu současně. Stručně řečeno: bez a frac rozdělovač je fyzicky nemožné koordinovat výkon 10–40 vysokotlakých čerpadel do jednoho vrtu při tlacích a průtokech požadovaných moderními dokončovacími operacemi. Typické lámací potrubí musí zvládnout pracovní tlaky 10 000–20 000 psi a průtoky přesahující 100 barelů za minutu (bpm), což z něj činí jedno z mechanicky nejnáročnějších zařízení na jakémkoli místě vrtu. Tento článek vysvětluje, jak na to frac rozdělovačs práce, hlavní typy návrhů, kritéria výběru, osvědčené provozní postupy a vyvíjející se technologie přetvářející tuto kritickou kategorii zařízení.
Co je to Frac Manifold? Funkce a základní komponenty

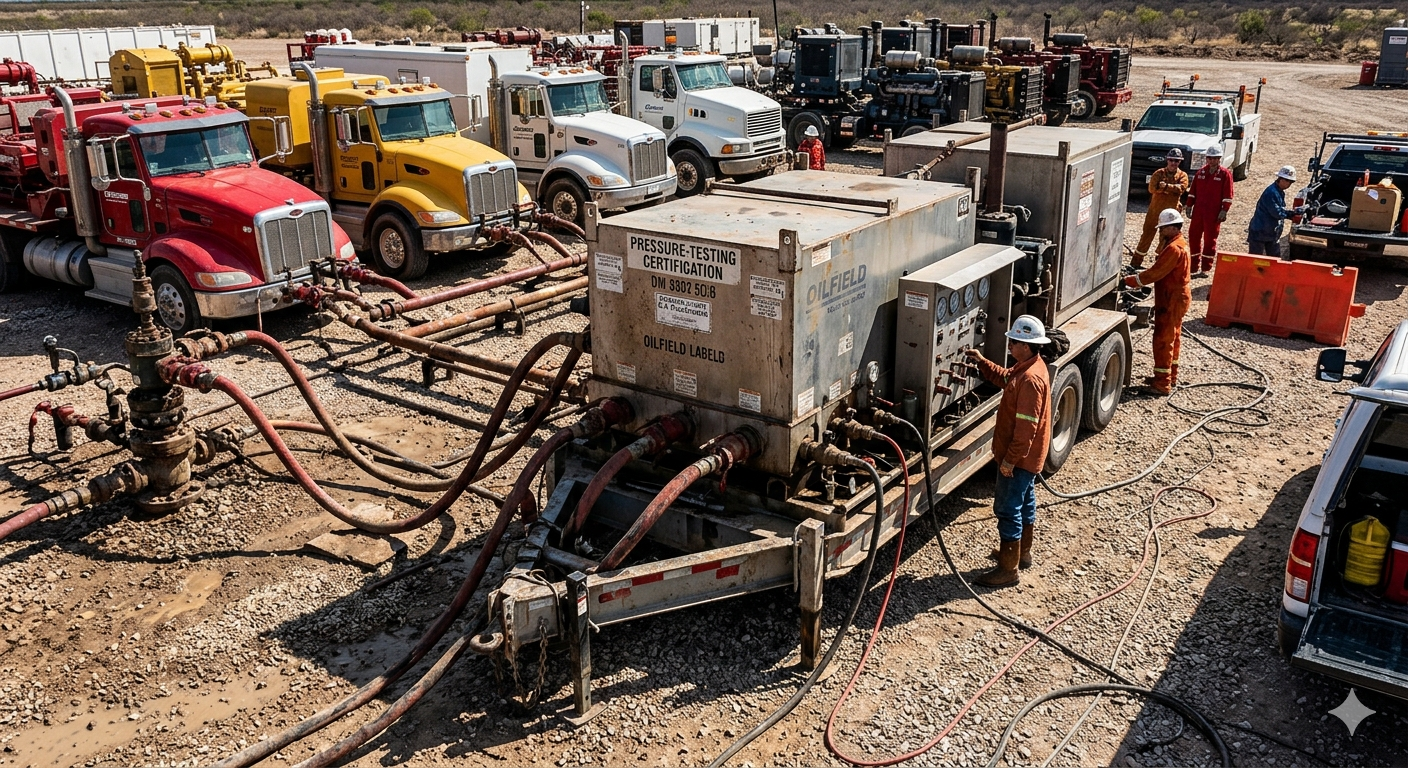

A frac rozdělovač funguje jako centrální kapalinový rozbočovač hydraulického štěpení – agreguje tok z více čerpacích jednotek, zajišťuje izolaci a schopnost regulace toku a dodává kapalinu pod řízeným tlakem do žehličky na úpravu ústí vrtu. Koncepčně se podobá dálniční křižovatce: několik pruhů s velkým objemem dopravy (nákladní vozy) se spojuje do řízené trasy toku vedoucí k jedinému cíli (vrtu).
Základní funkcí a lámací potrubí je trojí: distribuce kapaliny, vyrovnání tlaku a provozní flexibilita. Bez rozdělovače by připojení 20 samostatných čerpacích vozíků přímo k jedinému ústí vrtu vyžadovalo neovladatelnou změť vysokotlakého železa bez možnosti izolovat jednotlivá čerpadla pro údržbu, přepínat mezi studnami bez zastavení práce nebo zvládat tlakové rázy při spouštění a odstávkách čerpadel.
Klíčové součásti potrubí Frac
- Tělo hlavičky (hlavní vývrt): Centrální potrubí nebo kované těleso, kterým proudí veškerá tekutina. Průměry hlavního vývrtu se obvykle pohybují od 4 palců do 7 palců (nominální), přičemž tloušťka stěny je navržena tak, aby vydržela tlak při roztržení 1,5–2× pracovní tlak. Většina těles sběračů je vyrobena z chromolové oceli 4130 nebo 4140, tepelně zpracované na mez kluzu nad 100 000 psi.
- Vstupní přípojky (na straně čerpadla): Jednotlivá vysokotlaká připojení, kde se připojují výtlačné potrubí čerpacího vozu. Standardní frac rozdělovač má 8–24 vstupních portů, z nichž každý je vybaven kuželkovým ventilem nebo šoupátkem pro individuální izolaci čerpadla. Typy připojení zahrnují šroubení s kladivem (obr. 1502 nebo 2002), přírubové nebo patentované systémy rychlého připojení.
- Výstupní připojení (strana studny): Vysokotlaké vývody vedoucí do ošetřovacího železa a ústí vrtu. Operace s více jamkami používají rozdělovače s 2–8 výstupními porty, které umožňují současné nebo sekvenční ošetření více jamek bez manipulace mezi jednotlivými stupni.
- Izolační ventily: Šoupátka nebo záslepky na každém vstupním a výstupním portu umožňují individuální izolaci jakéhokoli připojení čerpadla nebo studny, aniž by došlo k odstavení celého šíření. Tyto ventily jsou typicky hydraulicky nebo ručně ovládané, dimenzované na plný pracovní tlak v potrubí.
- Přetlakový ventil (PRV): Součást kritická pro bezpečnost, která automaticky odvzdušní kapalinu, pokud tlak v potrubí překročí maximální povolený pracovní tlak (MAWP). PRV jsou obvykle nastaveny na 105–110 % MAWP.
- Tlakoměry a přístrojové porty: Monitorování tlaku v reálném čase na více bodech umožňuje včasnou detekci omezení průtoku, netěsností ventilů nebo anomálií čerpadla. Modernííí frac rozdělovačs integrovat elektronické tlakové převodníky připojené k systému sběru dat ošetřovacího vozu.
- Rám ližiny / přívěsu: Sestava rozdělovače je namontována na ocelové ližině nebo silničním přívěsu pro přepravu a rychlé nasazení. Jednotky namontované na přívěsu lze umístit a připojit za 45–90 minut standardní posádkou Frac.
Typy Frac rozdělovačů: Tradiční vs. Zipper vs. Combo
The frac rozdělovač Trh se vyvinul z jednoduchých sběračů s jedním vrtem na sofistikované systémy s více vrty, které jsou schopné podporovat současné štěpení sousedních vrtů. Moderním operacím dominují tři primární konfigurace:
| Parametr | Rozdělovač s jednou studnou | Rozdělovač zipu | Combo / Multi-well Rozdělovač |
|---|---|---|---|
| Wells Served | 1 | 2 (střídání) | 2–8 |
| Typické vstupní porty | 8–16 | 16–24 | 20–40 |
| Typický pracovní tlak | 10 000–15 000 psi | 10 000–15 000 psi | 10 000–20 000 psi |
| Provozní režim | Sekvenční fáze | Střídavě mezi 2 jamkami | Simultánní nebo sekvenční |
| Doba montáže | 45–90 min | 2–4 hod | 4–8 hodin |
| Využití čerpadla | ~60–70 % | ~80–90 % | ~85–95 % |
| Kapitálové náklady (relativní) | Nízká (základní hodnota) | Střední (40–80 %) | Vysoká (100–200 %) |
| Nejlepší aplikace | Jednojamkové podložky, průzkumné | 2-jamkové podložky, patkové vrtání | Vícejamkové podložky, simultánní frac |
Tabulka 1: Porovnání tří primárních konfigurací rozdělovače Frac podle klíčových provozních a komerčních parametrů. Zipové a kombinované rozdělovače poskytují výrazně vyšší využití čerpadla za cenu větší složitosti a kapitálových investic.
Rozdělovač Zipper Frac: Jak zdvojnásobuje účinnost pumpy
The zip frac rozdělovač je nejvýznamnější provozní inovací v designu potrubí frac za poslední dvě desetiletí. V zipové konfiguraci se jedno čerpadlo rozprostírá střídavě mezi dvěma sousedními vrty – zatímco jeden vrt je lámán, druhý je perforován a připravován pro další fázi. Tím se eliminuje neproduktivní čas (NPT) mezi fázemi, který představuje 30–40 % celkového času dokončení u operací s jednou vrtem.
Hydraulická výhoda je stejně významná: výzkum ukázal, že praskání zipu na přilehlých paralelních laterálech vytváří interferenční vzory zlomenin, které rozšiřují celkový objem stimulovaného rezervoáru (SRV) o 15–25 % ve srovnání se sekvenčním jednojamkovým prasknutím. Zlomy z jedné studny se „tlačí“ do rezervoáru ve směrech, které doplňují geometrii lomu sousední studny a zlepšují odvodňovací účinnost napříč podložkou.
Standard zip frac rozdělovač sestává ze dvou samostatných těles sběrače propojených křížovou sekcí s izolačními ventily, které umožňují přesměrování celého čerpacího okruhu z vrtu A do vrtu B otevřením a zavřením dvou ventilů – operace sepnutí, která trvá méně než 60 sekund.
Hodnoty tlaku v potrubí Frac: Výběr správné třídy
Jmenovitý tlak je nejkritičtější specifikací pro bezpečnost při výběru a frac rozdělovač . Nedostatečně specifikovaný jmenovitý tlak je primární příčinou katastrofálních poruch potrubí, které mohou být fatální a vést k nehodám s ovládáním vrtu. Průmysl používá standardizovaný systém tlakových tříd v souladu s API 6A a API 16C:
| Tlaková třída | Pracovní tlak (psi) | Testovací tlak (psi) | Typická aplikace | Společná formace |
|---|---|---|---|---|
| 10 tis | 10 000 | 15 000 | Konvenční frac, mělké vrty | Permská pánev (některé zóny) |
| 15 tis | 15 000 | 22 500 | Standardní břidlicový frac, padové vrtání | Marcellus, Eagle Ford, Haynesville |
| 20 tis | 20 000 | 30 000 | Ultra-HPHT, hluboké vrty | Deep Haynesville, SCOOP/STACK |
Tabulka 2: Standardní tlakové třídy potrubí Frac s odpovídajícími zkušebními tlaky a typickými aplikacemi formování. Všechny komponenty obsahující tlak v potrubí Frac musí být před nasazením hydrostaticky testovány na 1,5× pracovní tlak podle požadavků API 16C.
Výběr 15K versus 20K frac rozdělovač není pouze otázkou bezpečnostní rezervy – má přímé dopady na náklady. Sestava rozdělovače s hodnocením 20 000 může stát o 40–70 % více než ekvivalentní jednotka 15 000 kvůli těžším kovaným tělům, silnějším stěnám, ventilům s vyšší specifikací a přísnějším požadavkům na kvalifikační zkoušky materiálu. Použití 10K nebo 15K rozdělovače v sestavě vyžadující ošetřovací tlak 18 000 psi však vytváří nepřijatelné riziko selhání tlakové izolace.
Materiály a metalurgie: Díky čemu Frac rozdělovač přežije vysokotlakou abrazivní službu
Frac potrubí komponenty čelí jedinečně trestající kombinaci mechanického namáhání: cyklickému vysokotlakému zatížení během každé fáze, erozi kapalinou s vysokou rychlostí propantu (koncentrace písku 0,5–4 lb/gal při rychlostech 40–80 stop/s), chemickým útokům z předproplachů kyselinou a omezovačů tření a únavě z opakovaných cyklů tlakování za stovky let
Materiály těla a hlavičky
Hlavní tělo záhlaví a frac rozdělovač je typicky vykovaný z chromolové oceli AISI 4130 nebo 4140, tepelně zpracovaný na minimální mez kluzu 75 000–100 000 psi (třída L nebo třída P podle API 6A). Kovaná konstrukce je povinná – litinové nebo svařované výrobky nemohou spolehlivě odolat cyklickému únavovému zatížení provozu Frac. Kování eliminuje vnitřní dutiny a směrové slabiny zrna, které způsobují, že odlitky jsou náchylné k únavovému praskání.
Pro aplikace v kyselém prostředí (přítomnost H₂S) musí materiály splňovat požadavky NACE MR0175 / ISO 15156, které omezují maximální tvrdost na 22 HRC, aby se zabránilo praskání sulfidovým napětím. Kyselý servis frac rozdělovačs používejte raději nízkolegované uhlíkové oceli s řízenou chemií než vysokopevnostní slitiny, výměnou za odolnost proti kyselosti akceptujte nižší tlakové třídy.
Technologie ochrany proti erozi
Eroze propantu je primárním mechanismem opotřebení frac rozdělovač těles, zejména v T-spojkách, kolenech a sedlech ventilů, kde rychlost proudění a turbulence vrcholí. Používají se tři primární strategie zmírnění eroze:
- Vyměnitelné návleky na opotřebení: Vložky z tvrdokovu nebo tvrzené oceli lemující vnitřní otvor v oblastech s vysokou erozí. Ty jsou navrženy jako spotřební díly, vyměnitelné během plánované údržby bez výměny celého těla rozdělovače. Standardní opotřebitelné pouzdro má životnost 200–500 frac stupňů v závislosti na koncentraci a typu propantu.
- Obložení ventilu z karbidu wolframu: Šoupátka a kuželkové ventily v provozu Frac používají sedla a obložení z karbidu wolframu s tvrdostí podle Vickerse 1 500–2 400 HV – mnohem tvrdší než propant z křemenného písku o velikosti 100 mesh (přibližně 800 HV), který jimi protéká.
- Optimalizace geometrie dráhy toku: Modern frac rozdělovač konstrukce využívají výpočetní dynamiku tekutin (CFD) k optimalizaci geometrie vnitřního vývrtu, snížení turbulence na spojích o 20–40 % a prodloužení střední doby mezi údržbou související s opotřebením.
Frac potrubí Operations: Rig-Up, Pre-Job Testing a Stage Execution
Správný provozní postup pro a frac rozdělovač je stejně důležitá jako specifikace zařízení. Většina poruch zařízení na místě je způsobena procedurálními chybami – neadekvátním tlakovým testováním, nesprávným řazením ventilů nebo selháním sestavy připojení – nikoli vadami zařízení.
Protokol tlakového testování před zahájením práce
Každý frac rozdělovač sestava musí být před každou prací podrobena tlakové zkoušce na maximální předpokládaný tlak úpravy nebo na jmenovitý pracovní tlak rozdělovače, podle toho, která hodnota je nižší. Standardní protokol zahrnuje:
- Nízkotlaký test (200–500 psi): Potvrzuje, že všechna připojení jsou správně provedena a ventily sedí. Před pokračováním je vyžadována 10minutová prodleva s nulovým poklesem tlaku.
- Vysokotlaký test (na MAWP nebo maximální očekávaný tlak ošetření): 10minutová výdrž při plném zkušebním tlaku s povoleným poklesem ne větším než 50 psi. Jakýkoli úpadek větší než tento vyžaduje okamžité vyšetření a opětovné testování před zahájením provozu.
- Test funkce ventilu: Každý izolační ventil se cyklicky otevírá a zavírá pod tlakem, aby se ověřila správná funkce. Ventil, který nedokáže udržet diferenční tlak, je označen mimo provoz a je obejit nebo vyměněn.
- Ověření nastavené hodnoty PRV: Vyskakovací tlak přetlakového ventilu je ověřen podle certifikačního štítku. PRV v provozu Frac by měly být znovu certifikovány každých 12 měsíců nebo 500 provozních hodin, podle toho, co nastane dříve.
Fáze provedení: Řízení ventilů během Frac úlohy
Během fáze štěpení, frac rozdělovač Operátor je zodpovědný za řízení pozic vstupních a výstupních ventilů v reálném čase. Standardní operační postup vyžaduje:
- Nikdy nezavírejte výstupní ventil (na straně studny), když čerpadla běží: Uzavření výstupu z vrtu, když jsou čerpadla v provozu, vytváří stav „mrtvé hlavy“ – tlakové špičky, aby se během několika sekund zvýšil uzavírací tlak čerpadla, což potenciálně překročí MAWP potrubí. Před uzavřením ventilů na straně studny musí být všechny čerpací jednotky vypnuty.
- Sekvenční zapojení čerpadla: Čerpadla jsou připojena po jednom prostřednictvím jejich jednotlivých vstupních ventilů, což umožňuje operátorovi sledovat tlakovou odezvu a potvrdit integritu potrubí před přidáním dalších čerpadel.
- Postup přepínání rozdělovače zipu: Při přepínání mezi jímkami v režimu zipu se ventil přijímací jímky otevře dříve, než se uzavře ventil jímky pro úpravu – udržuje se nepřetržitý průtok a zabraňuje se událostem tlakového rázu, které urychlují opotřebení ventilu a armatury.
Technologie Frac Manifold nové generace: Automatizace a dálkové ovládání
The frac rozdělovač prochází významnou technologickou transformací řízenou tlakem tohoto odvětví směrem k vzdáleným a autonomním provozům vrtů – trend urychlený mzdovými náklady, úvahami o HSE a integrací rozpětí elektrického štěpení (e-frac).
Automatizované systémy ovládání ventilů
Nová generace frac rozdělovačs integrovat hydraulicky nebo elektricky ovládané ventily ovládané z ošetřovacího vozu – eliminuje potřebu personálu ovládat ventily potrubí ručně ve vysokotlaké zóně poblíž ústí vrtu. Automatizované ventilové systémy dokážou provést sekvenci přepínání zipu za méně než 5 sekund oproti 30–60 sekundám pro ruční ovládání, čímž se sníží NPT a kolísání tlaku během přechodů jamek.
Pokročilé řídicí systémy zahrnují blokovací logiku, která zabraňuje operátorům v neúmyslném vytváření podmínek mrtvé hlavy – pokud je vydán příkaz k uzavření ventilu na straně studny, zatímco čerpadla jsou nad přednastaveným prahem průtoku, systém upozorní obsluhu a před provedením příkazu vyžaduje potvrzení.
Integrovaná pole senzorů a prediktivní údržba
Modern frac rozdělovač designy začleňují ultrazvukové senzory tloušťky stěny do zón s vysokou erozí a přenášejí data o opotřebení v reálném čase do ošetřovacího vozu. Když tloušťka stěny na monitorovaném místě klesne pod přednastavenou prahovou hodnotu (obvykle 80 % původní projektované tloušťky), systém označí komponentu ke kontrole nebo výměně v příštím okně plánované údržby – dříve, než dojde k poruše.
Senzory akustické emise dokážou detekovat mikrotrhlinky v tělesech potrubí dříve, než se trhliny rozšíří do stavu skrz stěnu, a poskytují včasné varování před únavovým poškozením, které by vizuální kontrola přehlédla. Průmyslová data naznačují, že programy prediktivní údržby založené na nepřetržitém monitorování senzorů mohou průměr rozšířit frac rozdělovač životnost o 20–35 % a snížení neplánovaných poruch zařízení o více než 60 %.
Kontrola a údržba potrubí Frac: Co vyžadují průmyslové normy
Frac potrubí požadavky na kontrolu a údržbu se řídí programy API RP 7L, API 16C a programy QA specifické pro provozovatele. Důsledky selhání rozdělovacího potrubí – únik kapaliny pod vysokým tlakem, potenciální vznícení a zranění personálu – činí dodržování předpisů nesporným.
- Vizuální kontrola po práci: Po každé práci frakce jsou všechny vnější povrchy, spojovací body, vřetena ventilů a tlakoměry vizuálně zkontrolovány, zda nedochází k úniku, mechanickému poškození, erozi a korozi. Jakákoli armatura vykazující viditelnou erozi na vnější straně je vyřazena z provozu za účelem kontroly rozměrů.
- Ultrazvukové testování tloušťky (UT): Minimální tloušťka stěny se měří ve všech oblastech s vysokou erozí (spojky T, kolena, tělesa ventilů) pomocí kalibrovaných ultrazvukových měřidel. Měření pod vypočítanou minimální tloušťkou stěny (podle ASME B31.3 nebo API 6A) vyžadují okamžité vyřazení z provozu.
- Inspekce magnetických částic (MPI) nebo testování penetrantu barviva (DPT): Provádí se na svarových zónách, závitových spojích a oblastech pozorované eroze k detekci povrchových trhlin. MPI je preferován pro magnetické materiály; DPT se používá na nemagnetické slitiny.
- Kompletní recertifikační hydrostatický test: Vyžaduje se ročně nebo po jakékoli opravě, při 1,5× pracovním tlaku po dobu minimálně 10 minut. Záznamy o recertifikaci musí být vysledovatelné ke konkrétnímu sériovému číslu potrubí a musí být uchovány po dobu životnosti zařízení.
- Přestavba a výměna ventilu: Šoupátka v provozu rozdělovače Frac obvykle vyžadují výměnu sedla a těsnění po 150–300 provozních cyklech (otevření/zavření pod tlakem). Odložená údržba ventilu je hlavní příčinou netěsností ventilů v provozu při aktivním provozu frac rozdělovačs .
Často kladené otázky: Frac Manifolds
Q1: Jaký je rozdíl mezi rozdělovačem frac a žehličkou?
A frac rozdělovač je centrální distribuční uzel, který agreguje toky čerpadel a směruje je k jednotlivým přípojkám studní. "Úpravné železo" se týká vysokotlakých trubkových segmentů, kladivových spojů a kolen, které spojují výstup potrubí s ústím vrtu. Rozdělovač je pevná sestava namontovaná na ližině nebo přívěsu; zušlechťovací žehlička je na místě namontované potrubí mezi rozdělovačem a ústím vrtu, které je pro každou práci jinak konfigurováno. Oba musí být dimenzovány na stejný pracovní tlak, ale v dráze průtoku plní zásadně odlišné funkce.
Q2: Kolik čerpacích vozíků zvládne rozdělovač Frac?
Standard frac rozdělovačs jsou navrženy s 8–24 vstupními otvory. Typická velkoplošná kompletace v Permské pánvi používá 18–24 čerpacích jednotek, které vyžadují rozdělovač s alespoň tolika vstupními přípojkami. Každý vstupní port zvládá plný jmenovitý průtok jednoho čerpacího vozíku – obvykle 25–50 bpm na jednotku při provozním tlaku. Hlavní vrtání potrubí musí být dimenzováno tak, aby maximální celkový průtok (součet všech aktivních čerpadel) nevytvářel rychlost kapaliny překračující 30–40 stop/s, což je práh eroze pro ocel pod proudem zatíženým propantem.
Q3: Co je to "raketa" v terminologii Frac manifold?
„Raketa“ (někdy nazývaná „raketa“ nebo „rozbočka střely“) je starší, jednodušší styl frac rozdělovač skládající se z jediného podlouhlého těla sběrače s několika vstupními a výstupními porty, ale s minimálním integrovaným ovládáním ventilu. Název pochází z válcového tvaru raných návrhů. Moderní rozdělovací systémy do značné míry nahradily střely při operacích s vysokým počtem břidlic díky vynikající schopnosti řízení toku, ale střely zůstávají v použití pro jednodušší konvenční operace Frac, kde je primárním hnacím motorem minimalizace nákladů.
Q4: Jak rozdělovač Frac zvládá tlakový ráz, když je přidáno nebo odstraněno čerpadlo?
Když se k pomazánce přidá čerpadlo, jeho výstupní ventil na frac rozdělovač se otevírá pomalu – bez zaklapnutí – zatímco je čerpadlo před připojením k rozdělovači přivedeno na tlak v potrubí. Tento postup „měkkého připojení“, který trvá 10–30 sekund, zabraňuje události hydraulického rázu, ke kterému by došlo, kdyby bylo vysokotlaké čerpadlo náhle připojeno k rozdělovači při jiném tlaku. Moderní automatizované systémy potrubí zahrnují logiku vyrovnávání tlaku vstupního ventilu: ventil se plně neotevře, dokud tlakový rozdíl na něm neklesne pod 500 psi, což zajišťuje hladký přechod tlaku.
Q5: Jaké certifikace by měl mít rozdělovač frac?
A řádně certifikované frac rozdělovač měl by mít dokumentaci pro: splnění tlakových jmenovitých hodnot API 6A nebo API 16C pro všechny součásti obsahující tlak; protokoly o zkouškách materiálu (MTR) sledující všechny díly obsahující tlak až po jejich čísla tepla a šarží; certifikát hydrostatické zkoušky podepsaný kvalifikovaným inspektorem; osvědčení o zkoušce výkonu ventilů; a případně dokumentaci shody NACE MR0175 pro kyselou službu. Někteří provozovatelé navíc před nasazením v jejich provozovnách vyžadují inspekci zařízení třetí stranou (TPEI) uznaným inspekčním orgánem.
Q6: Jak se liší Frac potrubí od výrobního potrubí?
Zatímco oba jsou systémy distribuce tekutin, a frac rozdělovač a výrobní potrubí se zásadně liší v požadavcích na design a servis. A frac rozdělovač je dočasný, vysokotlaký (10 000–20 000 psi) systém určený pro krátkodobý cyklický provoz čerpadel s kapalinami obsahujícími abrazivní propanty. Výrobní potrubí je stálý nízkotlaký (typicky 1 000–5 000 psi) systém určený pro kontinuální ustálený tok vyrobených uhlovodíků. Výrobní potrubí upřednostňuje odolnost proti korozi a dlouhodobé utěsnění; frac rozdělovačs upřednostňovat tlakové hodnocení, odolnost proti erozi a rychlou rekonfiguraci pole.
Závěr: Frac Manifold je páteří každé moderní dokončovací operace
A frac rozdělovač je mnohem víc než jen pasivní kus trubky – je to hydraulické řídicí centrum hydraulického štěpení a jeho specifikace, údržba a provoz přímo určují efektivitu práce, bezpečnost personálu a kvalitu dokončení. Výběr správného typu rozdělovače (single-well, zip nebo combo), tlakové třídy (10K, 15K nebo 20K) a materiálové specifikace pro vaši sestavu a provozní podmínky je technickým rozhodnutím s velkými dopady na náklady a bezpečnost.
Data jsou přesvědčivým důvodem pro investice do vysoké kvality frac rozdělovač vybavení: rozdělovače se zipy snižují dokončení NPT o 30–40 %, automatizované ventilové systémy snižují nehody související s rozdělovačem o více než 60 % a programy prediktivní údržby prodlužují životnost zařízení o 20–35 %. Vzhledem k tomu, že průmysl stále tlačí směrem k vyššímu počtu čerpadel, vyšším tlakům na úpravu a simultánním operacím s více jímkami, lámací potrubí bude pouze centrálnější – a technicky náročnější – v sestavě kompletačního vybavení.
