Ve složitém světě potrubních systémů je výběr správného ventilu prvořadý pro účinnost, bezpečnost a nákladovou efektivitu. Průmyslové aplikace dominují dva pracovníky: brána ventil a kulový ventil. Zatímco oba slouží základnímu účelu zastavení nebo umožnění toku, jejich návrh, provoz a ideální případy použití se výrazně liší.
1. Návrh a mechanismus: jádro rozlišení

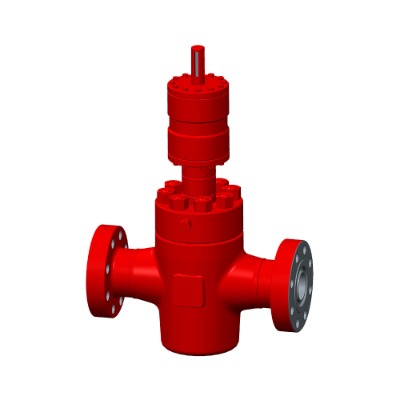

Gate ventil: Tento ventil pracuje na jednoduchém principu lineárního pohybu. Pevná, klínová nebo paralelně tváří „brána“ se pohybuje kolmo k průtokové dráze. Otočení ručního kola zvedne nebo snižuje tuto bránu na nebo z cesty tekutiny. Když je brána plně otevřena, zcela se zasune do kapoty ventilu a nabízí přímý otevření plného otvoru, který minimalizuje pokles tlaku.
Kalský ventil: Jak název napovídá, tento ventil využívá sférickou kouli s otvorem (otvorem) přes jeho střed. Otočením koule o 90 stupňů pákou nebo provozovatelem převodového ozubeného kola zarovná vrstvu s trubkou pro průtok nebo umístí pevnou stranu míče kolmého k blokovému toku.
2. funkce: Izolace vs. kontrola (a izolace)
Gate ventil: primárně pro izolaci. Branské ventily jsou navrženy tak, aby byly buď plně otevřené nebo plně uzavřené. Jejich pomalý operace minimalizuje vodní kladivo. Gate ventily vynikají v aplikacích, které vyžadují minimální pokles tlaku, když jsou otevřeny a pozitivní uzavření po uzavření, zejména viskózními tekutinami nebo kaly, kde posuvná brána může proříznout usazeniny. Nejsou vhodné pro škrcení nebo regulaci toku. Částečné otevření způsobuje vibrace, rychlé opotřebení brány a sedadel a potenciální poškození těla ventilu.
Kalk: vynikající izolace a omezená škrticí klapka. Kouřové ventily poskytují pozitivní, bublinové těsné uzavření s jednoduchým 90 stupňovým zatáčkou, což z nich činí ideální pro rychlou izolaci. Jejich design obecně umožňuje určité schopnosti škrtit, i když to není jejich primární funkce a může způsobit erozi měkkých sedadel v průběhu času, zejména s vysokorychlostními toky. Nabízejí spolehlivé těsnění v nízkých i vysokotlakých aplikacích.
3. provoz a rychlost
Gate ventil: pomalý provoz. Otevření nebo uzavření brány ventilu vyžaduje více otáček ručního kola (často několik revolucí). Tato pomalá operace je prospěšná pro prevenci vodního kladiva, ale je nepraktická, kde je rychlé vypnutí kritické.
Kalk: rychlý provoz. Čtvrtletní (90 stupňová) provoz kulových ventilů umožňuje extrémně rychlé otevírání a zavírání, což z nich činí ideální pro aplikace nouzového vypnutí.
4. charakteristiky průtoku a pokles tlaku
Gate ventil: Minimální pokles tlaku (při plném otevření). Konstrukce brány ventilu s plným vlem znamená, že při plném zasunutí je průtoková cesta prakticky neomezená, což vede k velmi nízkému tlaku-klíčovou výhodou v dlouhých potrubích nebo systémech, kde je energetická účinnost kritická.
KALOVÝ VALVE: Obecně plné vrtání nebo snížené otvory. Kulové ventily jsou k dispozici jako „plný port“ (průměr otvoru odpovídá ID potrubí) nebo „redukovaným portem“ (průměr vrtu menší než ID potrubí). Kuličkové ventily s plným portem nabízejí pokles tlaku podobné bráně. Verze redukovaného portu zavádějí vyšší pokles tlaku, ale jsou menší a levnější.
5. Těsnění a údržba
Gate ventil: Těsnění se opírá o klínovou akci brány proti sedadům. Přestože je posuvný pohyb efektivní, může vést k opotřebení v průběhu času, což potenciálně ohrožuje těsnění. Obalení těsnění stonku je běžná údržba. Rostoucí návrhy STEM poskytují vizuální indikátor polohy ventilu.
Kalk: Utěsnění je dosaženo míčkem tlačením proti odolným (často PTFE) sedadlům. Tento design poskytuje vynikající, bublinové těsné uzavření. Sedadla se mohou nosit, zejména pokud se používají pro škrcení, ale jsou obecně vyměnitelná. Těsnění stonků také vyžadují příležitostnou údržbu.
6. Typické aplikace: Kde každý svítí
Brána ventil:
Distribuční sítě pro vodu (hlavní linky, vypouštění čerpadla)
Elektrárny (parní servis, napájecí voda)
Olej a plyn (izolace na surových liniích, viskózní tekutiny)
Aplikace kaše a vysokých pevnin
Aplikace vyžadující plnou otvor, nízký pokles tlaku
Kulový ventil:
Procesní průmyslová odvětví vyžadující rychlé vypnutí (chemické, petrochemické)
Linky palivového plynu
Izolace nástroje
Systémy chladicí vody
Povinnosti zapnuto/vypnuto v HVAC
Aplikace vyžadující bublinové těsnění
Gate ventil zůstává nezbytný pro aplikace vyžadující minimální omezení toku a robustní izolaci v plně otevřených nebo uzavřených polohách, zejména s náročnými tekutinami. Kallové ventily nabízejí bezkonkurenční rychlost a spolehlivost těsnění za zapnuto/vypnuto. Pochopení těchto základních rozdílů-lineární pohyb versus čtvrthotovací otočení, design plného vnu versus těsnicí mechanismus a jejich příslušné silné stránky izolovaně versus rychlost-umožňuje profesionálům vybrat optimální ventil, zajistit integritu systému, bezpečnost a dlouhodobý výkon.
